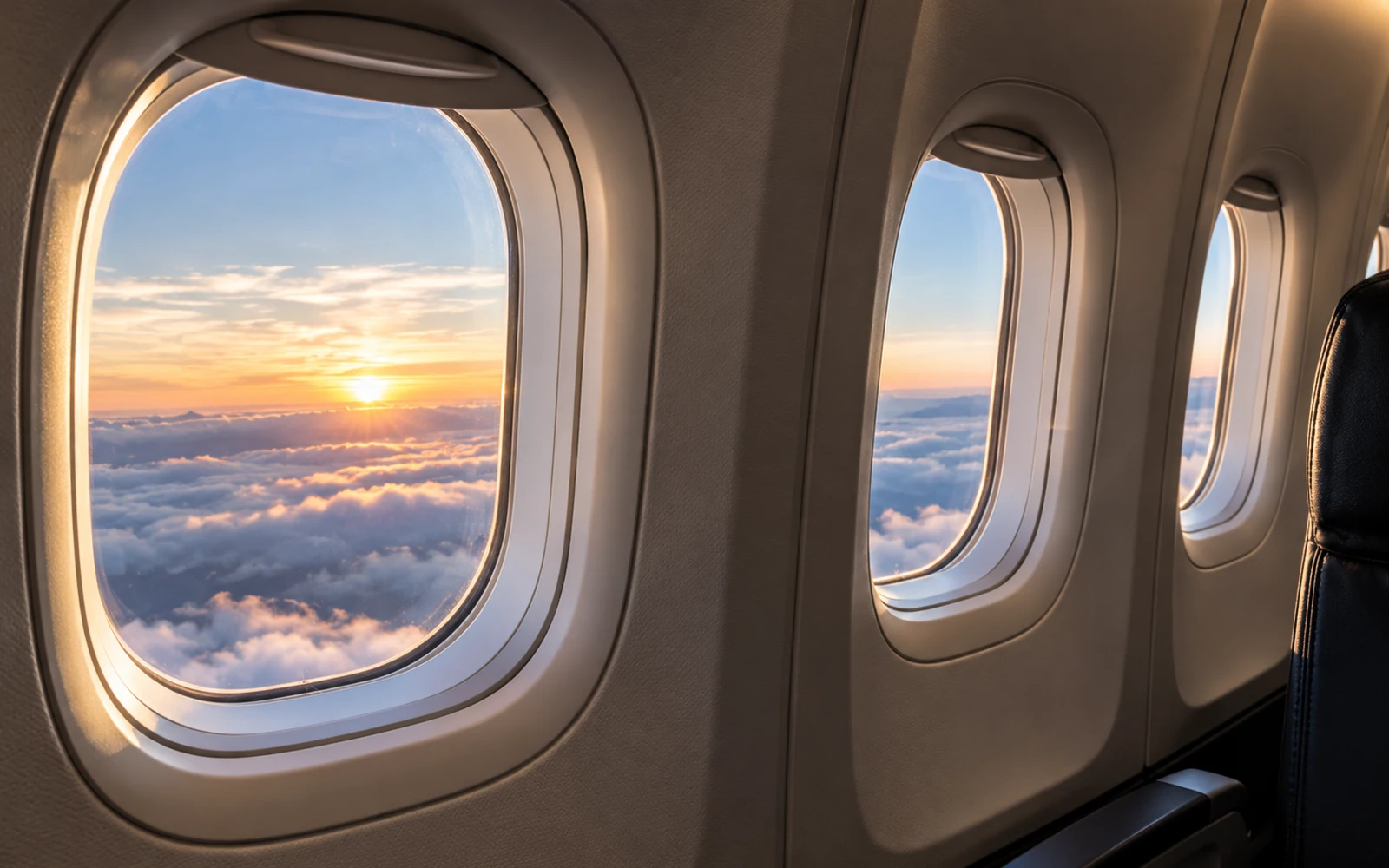

Pri lete sa človek skôr sústredí na výhľad z okna než na jeho rám. Keď sa však pozriete pozornejšie, väčšina okien v kabíne dopravného lietadla má zaoblené rohy a tvar blízky oválu. Nie je to náhoda ani iba dizajnérska móda. Súvisí to s tým, čo sa pri lete vo veľkej výške deje s tlakom a konštrukciou trupu.
Okná dopravných lietadiel majú zaoblené rohy predovšetkým preto, aby sa pri opakovanom pretlakovaní kabíny nezvyšovalo mechanické namáhanie v ostrých rohoch otvorov. Tlakový rozdiel medzi kabínou a vonkajším prostredím zaťažuje trup pri každom lete. Ostré rohy môžu toto zaťaženie koncentrovať, kým oblý tvar ho rozkladá priaznivejšie. Význam tejto konštrukčnej zásady ukázali aj tragické skúsenosti z počiatkov prúdovej dopravy.
Prečo je vo výške tlak taký dôležitý
Dopravné lietadlá lietajú vo výškach, kde je vonkajší tlak vzduchu podstatne nižší než pri zemi. Aby sa v kabíne dalo bezpečne dýchať a cestovať, jej tlak sa umelo udržiava na prijateľnej úrovni. Vzniká tým rozdiel medzi tlakom vnútri a vonku, ktorý pôsobí na celý pretlakový trup vrátane miest, kde sú v ňom vytvorené otvory.
Trup lietadla je pritom kompromis: musí byť dostatočne pevný, ale aj relatívne ľahký. Každý otvor pre okno alebo dvere preruší súvislosť konštrukcie, preto jeho tvar, vystuženie a spôsob uchytenia podliehajú prísnym požiadavkám. Zaoblenie nezabezpečuje bezpečnosť samo osebe; je jednou zo súčastí celého návrhu.
Prečo sú ostré rohy problematické
Predstavte si tenký plech s otvorom. Keď naň pôsobí sila, materiál sa nenamáha všade úplne rovnako. V okolí ostrého rohu môže vzniknúť zvýšená koncentrácia napätia. Pri opakovanom zaťažovaní práve takéto miesta vytvárajú podmienky na vznik a rast únavových trhlín, pokiaľ konštrukcia nie je dostatočne navrhnutá a vystužená.
Oválne okno alebo obdĺžnik so zaoblenými rohmi nemá prudkú zmenu obrysu v pravom uhle. Sily sa okolo otvoru rozložia priaznivejšie. Smithsonian National Air and Space Museum vysvetľuje, že zaoblené rohy znižujú koncentráciu napätia spôsobenú pretlakovaním a že poznanie sa zásadne presadilo po nehodách raných prúdových lietadiel.
Prečo teda nevidíme dokonale okrúhle okná?
Čisto kruhový otvor je z hľadiska rozloženia namáhania výhodný, ale dopravné lietadlo má aj praktické požiadavky: cestujúci chcú dobrý výhľad, konštruktéri potrebujú rozumne využiť priestor medzi rámami a výrobca musí navrhnúť celé zasklenie s tesnením. Preto sa často používa vertikálne pretiahnutý oválny tvar alebo obdĺžnik s veľkými zaoblenými rohmi. Podstatné je, že v rohoch nevznikajú ostré zárezy.
Samotný tvar okna sa môže medzi typmi lietadiel líšiť. Rovnako dôležitá je hrúbka a skladba priehľadných vrstiev, konštrukcia rámu a spôsob, akým sa prenášajú sily do trupu. O bezpečnosti sa nedá rozhodovať len podľa toho, či je okno na fotografii viac okrúhle alebo viac oválne.
Čo sa stalo lietadlám de Havilland Comet
Britský de Havilland Comet patril k priekopníkom prúdovej osobnej dopravy. Jeho skoré verzie mali kabínové okná s výraznejšie hranatým tvarom. Po dvoch tragických nehodách v roku 1954 sa rozbehlo rozsiahle vyšetrovanie vrátane skúšok trupu pri opakovanom tlakovom zaťažovaní. Odhalili vážny problém únavy konštrukcie a koncentrácie napätia v okolí otvorov a ďalších konštrukčných detailov.
Nie je presné zredukovať celé vyšetrovanie na jednoduchú vetu „lietadlá padali, lebo mali hranaté okná“. Išlo o kombináciu návrhu, detailov konštrukcie a opakovaného namáhania, ktorého nebezpečenstvo vtedy nebolo dostatočne zvládnuté. Hranaté rohy okien sa však stali jedným z najznámejších príkladov, prečo je koncentrácia napätia pri tlakových konštrukciách dôležitá.
Smithsonian pri opise konštrukcie dopravných lietadiel pripomína, že po týchto nehodách sa do popredia dostali zaoblené rohy a lepšie rozkladanie zaťaženia. Skúsenosti sa pretavili do vývoja konštrukcií a do dôslednejšieho skúšania únavovej životnosti.
Čo je malá dierka v okne lietadla?
Niektorí cestujúci si pri bližšom pohľade všimnú drobný otvor v jednej z vrstiev okna. Nejde o poškodenie ani o otvor, ktorým by mal vzduch voľne unikať z kabíny do vonkajšieho prostredia. Pri bežnej viacvrstvovej zostave ide o odvzdušňovací otvor vo vnútornej vrstve, ktorý pomáha vyrovnávať tlak medzi časťami zasklenia a smerovať rozhodujúce tlakové zaťaženie na vrstvu určenú na tento účel.
Presné usporiadanie jednotlivých tabúľ sa môže podľa konštrukcie meniť. Nemá preto zmysel pokúšať sa podľa jedinej fotografie určiť, ktorá vrstva nesie akú silu na konkrétnom type lietadla. Smithsonian vysvetľuje princíp malého otvoru ako spôsobu regulácie tlaku medzi vrstvami, nie ako dôvod na obavy cestujúcich.
Prečo má okno niekoľko vrstiev
Cestujúci sa spravidla pozerajú cez zostavu viacerých priehľadných vrstiev, nie cez jedinú tabuľu zasadenú do tenkého plechu. Jednotlivé vrstvy plnia rôzne úlohy a celý systém je navrhnutý tak, aby zvládal tlak, zmeny teploty a ďalšie podmienky letu. Vnútorná vrstva prístupná cestujúcemu môže slúžiť aj ako ochrana hlavnej zostavy pred dotykmi a poškriabaním.
Súčasné lietadlá sa nespoliehajú na jediný „magický“ bezpečnostný trik. Zaoblené rohy, konštrukčné výpočty, spevnenie otvorov, kontrola materiálov a plánované prehliadky tvoria súvisiaci celok. Práve preto tvar okna dáva zmysel až v širšom kontexte pretlakového trupu.
Video: prečo nie sú okná lietadiel štvorcové
Krátke vysvetlenie približuje súvislosť medzi tvarom okien, tlakovými cyklami a historickými nehodami lietadiel Comet. Vizuálna ukážka dopĺňa fyzikálny princíp koncentrácie napätia.
Znamená to, že štvorcové okno nemôže byť nikdy bezpečné?
Nie. Záleží na veľkosti otvoru, materiáli, výstuži, tlakovom rozdiele a ďalších podmienkach. Napríklad okno v nepretlakovanom vozidle funguje v úplne inom prostredí než otvor v trupe lietadla, ktoré počas životnosti absolvuje tisíce tlakových cyklov. V praxi preto nejde o univerzálny zákaz všetkých hranatých okien, ale o dôsledné navrhovanie konkrétnej konštrukcie.
Keď najbližšie sadnete k oknu, jeho zaoblené rohy vám pripomenú, že aj zdanlivá drobnosť v dizajne lietadla má svoj technický dôvod. Je za ňou fyzika materiálov, história vyšetrovania nehôd a desaťročia skúseností z konštruovania tlakových kabín.
Zdroje
- Smithsonian National Air and Space Museum – Why are pressurized windows rounded on the corners? – https://howthingsfly.si.edu/ask-an-explainer/why-are-pressurized-windows-rounded-corners
- Smithsonian Air & Space Magazine – Anatomy of an Airliner: oval windows and metal fatigue – https://www.smithsonianmag.com/air-space-magazine/anatomy-of-an-airliner-38863113/
- Smithsonian National Air and Space Museum – Why don’t windows on planes shatter due to pressure difference? – https://howthingsfly.si.edu/ask-an-explainer/why-dont-windows-planes-shatter-due-pressure-difference-inside-and-outside-cabin
