Čo je vodojem guľa, na čo slúži a koľko ml vody sa doň zmestí?

Vodojem guľa je typ vodojemu, ktorý si väčšina ľudí predstaví ako veľkú guľu alebo guľovitú nádrž postavenú na vysokej nohe. V skutočnosti nejde len o technickú zvláštnosť alebo zaujímavý prvok v krajine. Je to dôležitá súčasť vodárenskej infraštruktúry, ktorá pomáha zásobovať domácnosti, firmy aj obce vodou pod stabilným tlakom.

Vodojem guľa slúži ako zásobník vody a zároveň pomáha udržiavať tlak vo vodovodnej sieti. Voda sa doň čerpá najmä v čase nižšej spotreby a pri vyššom odbere z neho môže odtekať späť do siete. Koľko ml vody má v sebe, závisí od objemu konkrétneho vodojemu. Napríklad 150 m³ znamená 150 000 000 ml vody.

Čo je to vodojem guľa?

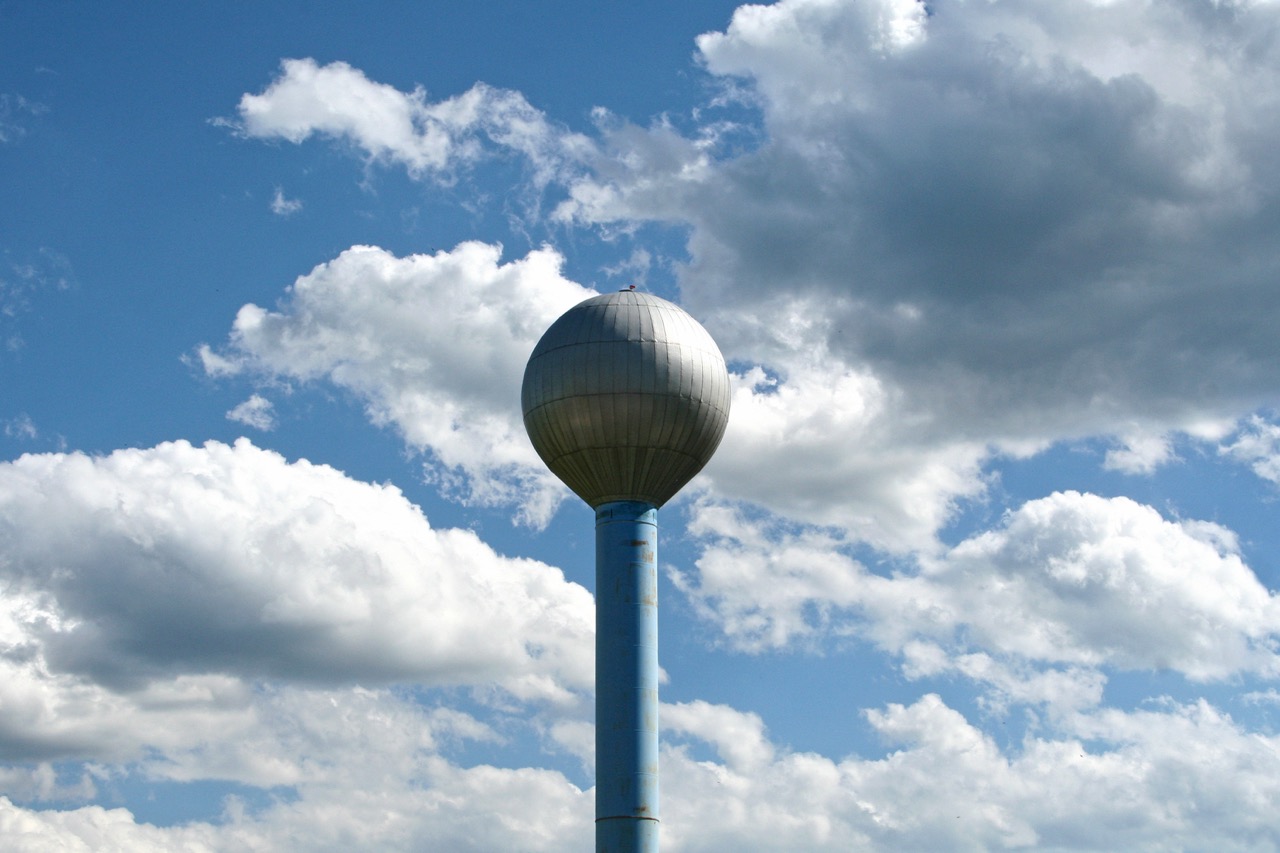

Vodojem guľa je nadzemný, najčastejšie oceľový alebo železobetónový vodojem, ktorého nádrž má tvar gule, prípadne sa guli iba podobá. Často stojí na vysokej nosnej konštrukcii, vďaka čomu sa voda nachádza nad úrovňou okolitého terénu. Práve výška je pri takomto vodojeme veľmi dôležitá, pretože voda uložená vyššie dokáže pomocou gravitácie vytvárať tlak v potrubí.

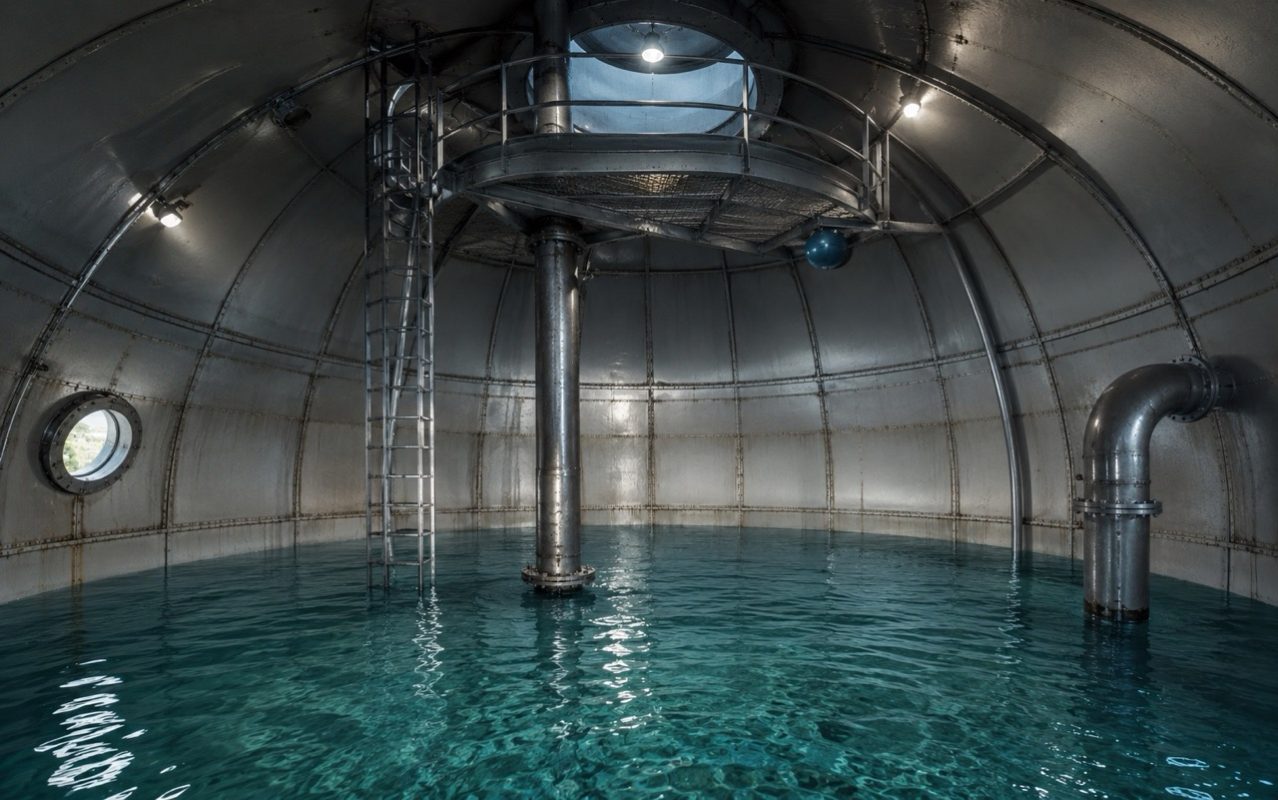

Na prvý pohľad vyzerá vodojem guľa jednoducho: stĺp, na ňom veľká guľatá nádrž a okolo nej často rebrík, servisná plošina alebo antény. Vnútri však ide o technické zariadenie napojené na vodovodnú sieť. Má prívodné a odberné potrubia, armatúry, bezpečnostné prvky, meranie hladiny, odvzdušnenie a prístup pre údržbu. Nejde teda o obyčajnú „guľu s vodou“, ale o súčasť systému, ktorý má zabezpečiť spoľahlivú dodávku vody.

Guľový tvar sa pri vodojemoch používal najmä preto, že je staticky výhodný. Pri rovnakom objeme má guľa menší povrch než viaceré iné tvary nádrží, tlak vody sa v nej rozkladá rovnomernejšie a pri oceľových konštrukciách môže pôsobiť elegantne aj technicky čisto. V praxi sa však používajú aj valcové, kužeľové, podzemné alebo komorové vodojemy. Guľa je len jeden z možných tvarov, no patrí medzi najvýraznejšie.

Na čo slúži vodojem guľa?

Vodojem guľa má viacero funkcií naraz. Najjednoduchšie sa dá povedať, že je to zásobník vody, ktorý vyrovnáva rozdiely medzi tým, koľko vody sa do systému čerpá, a tým, koľko jej ľudia práve spotrebujú. Spotreba vody totiž počas dňa nie je rovnaká. Ráno, večer alebo počas horúcich dní býva odber vyšší, zatiaľ čo v noci je často nižší.

Keď je spotreba malá, čerpadlá môžu vodojem dopĺňať. Keď je spotreba veľká, voda z vodojemu pomáha pokryť zvýšený odber. Vďaka tomu nemusia čerpadlá stále prudko reagovať na každú zmenu spotreby a celý systém môže fungovať pokojnejšie. Vodojem tak pomáha šetriť technológiu, stabilizovať prevádzku a znižovať riziko výpadkov v zásobovaní.

Druhou významnou úlohou je tlak. Voda uložená vo výške má potenciálnu energiu a prirodzene tlačí smerom nadol. Preto môže vodojem pomáhať udržiavať tlak v potrubí aj vtedy, keď čerpadlá práve nepracujú naplno. Nie je to nekonečný zdroj vody, pretože vodojem treba opäť dopĺňať, ale pri krátkodobých výkyvoch, poruche alebo výpadku elektriny môže byť veľmi užitočný.

Prečo je vodojem postavený vysoko?

Výška vodojemu nie je náhoda. Čím vyššie je hladina vody nad odberným miestom, tým väčší tlak môže voda v potrubí vytvárať. Zjednodušene platí, že približne 10 metrov výšky vodného stĺpca zodpovedá asi 1 baru tlaku. Ak je teda hladina vody vo vodojeme napríklad 30 metrov nad spotrebiteľom, môže pomáhať vytvárať tlak približne 3 bary, samozrejme bez započítania strát v potrubí a rozdielov v teréne.

Preto sa vežové vodojemy používajú najmä tam, kde nie je možné alebo výhodné umiestniť vodojem na prirodzene vyvýšené miesto. V kopcovitých oblastiach môže podobnú funkciu plniť podzemný alebo polozapustený vodojem postavený na kopci. V rovinatom území však treba vodu dostať vyššie umelo, a práve na to slúži vežový vodojem.

Výška tiež pomáha pri rozdelení vodovodnej siete na tlakové pásma. Obec alebo mesto nemusí mať všade rovnakú nadmorskú výšku, a preto by na niektorých miestach mohol byť tlak príliš nízky a inde zasa zbytočne vysoký. Vodojemy, čerpacie stanice a regulačné prvky preto spolu vytvárajú systém, ktorý má dostať vodu k ľuďom bezpečne a s primeraným tlakom.

Koľko ml vody má v sebe vodojem guľa?

Na otázku, koľko ml vody má v sebe vodojem guľa, neexistuje jedna univerzálna odpoveď. Závisí to od konkrétneho vodojemu, teda od jeho vnútorného objemu. Vodojemy sa bežne neudávajú v mililitroch, ale v metroch kubických, prípadne v litroch. Mililitre sú pri takých veľkých objemoch nepraktické, pretože výsledné čísla sú obrovské.

Prepočet je však veľmi jednoduchý:

1 m³ vody = 1 000 litrov

1 liter = 1 000 ml

1 m³ vody = 1 000 000 ml

To znamená, že ak má vodojem objem 150 m³, nachádza sa v ňom najviac 150 000 000 ml vody. Ak má objem 500 m³, ide o 500 000 000 ml vody. Pri väčších vodojemoch už hovoríme o stovkách miliónov až miliardách mililitrov.

Príklady prepočtu objemu vodojemu na mililitre

Menší vodojem s objemom 50 m³ má kapacitu 50 000 litrov, čo je 50 000 000 ml vody. Vodojem s objemom 100 m³ má kapacitu 100 000 litrov, teda 100 000 000 ml vody. Ak má vežový vodojem objem 150 m³, jeho kapacita je 150 000 litrov, teda 150 000 000 ml vody.

Pri väčších obciach alebo vodárenských systémoch môže mať vodojem napríklad 500 m³. To je 500 000 litrov, čiže 500 000 000 ml vody. Ak by mal vodojem objem 1 000 m³, išlo by o 1 000 000 litrov vody, teda 1 000 000 000 ml. Takéto čísla dobre ukazujú, prečo sa v technickej praxi používa skôr m³ než ml.

Ako sa dá vypočítať objem guľového vodojemu?

Ak by bol vodojem dokonalá guľa, jeho objem sa dá vypočítať podľa vzorca pre objem gule:

V = 4/3 × π × r³

V tomto vzorci znamená V objem a r je vnútorný polomer gule. Ak poznáme priemer, polomer získame tak, že priemer vydelíme dvomi. Pri vodojemoch je dôležitý najmä vnútorný rozmer nádrže, pretože vonkajší priemer zahŕňa aj materiál konštrukcie, izoláciu alebo opláštenie.

Predstavme si guľový vodojem s vnútorným priemerom 7,5 metra. Jeho polomer je 3,75 metra. Po dosadení do vzorca vyjde objem približne 220,9 m³. To je približne 220 900 litrov vody, teda asi 220 900 000 ml vody. V skutočnosti však môže byť využiteľný objem o niečo menší, pretože nádrž nemusí byť naplnená úplne po okraj a časť priestoru môžu ovplyvniť technické prvky.

Prečo sa kapacita nemusí rovnať aktuálnemu množstvu vody

Keď sa povie, že vodojem má objem napríklad 150 m³, neznamená to, že je v ňom v každej chvíli presne 150 000 000 ml vody. Ide o jeho maximálnu alebo projektovanú kapacitu. Skutočná hladina vody sa počas dňa mení podľa spotreby, čerpania a prevádzkového režimu.

V noci sa môže vodojem dopĺňať, ráno môže hladina klesať pre vyššiu spotrebu a počas dňa sa stav opäť upravuje. Vodárenské spoločnosti sledujú hladinu, tlak a kvalitu vody tak, aby sa voda v nádrži pravidelne obmieňala a nestála tam zbytočne dlho. Pri pitnej vode totiž nestačí len veľký objem. Dôležité je aj to, aby voda zostala zdravotne bezpečná.

Je voda vo vodojeme pitná?

Ak je vodojem súčasťou verejného vodovodu pre pitnú vodu, voda v ňom má byť pitná a musí spĺňať požiadavky na kvalitu pitnej vody. Vodojem slúži ako sklad už upravenej vody, nie ako miesto, kde by sa bežne robilo hlavné čistenie vody. Úprava prebieha predtým, napríklad vo vodárenskom zdroji alebo úpravni vody.

Vodojem však musí byť hygienicky zabezpečený. Dôležitá je vodotesnosť, ochrana pred vniknutím nečistôt, správne odvetranie, pravidelná kontrola, údržba a čistenie. Ak by voda v nádrži stála príliš dlho alebo by sa do systému dostali nečistoty, mohlo by to ovplyvniť jej kvalitu. Preto sa pri vodojemoch rieši nielen ich objem a tlak, ale aj obmena vody a prevádzková hygiena.

Nie každý guľový vodojem musí byť automaticky určený na pitnú vodu. Niektoré nádrže môžu slúžiť na technologickú vodu, požiarnu vodu alebo priemyselné účely. Pri bežných vodárenských vežových vodojemoch v obciach a mestách však ide spravidla o súčasť zásobovania pitnou vodou.

Prečo má niektorý vodojem tvar gule?

Guľa je z technického hľadiska zaujímavý tvar. Pri tlakovo namáhaných nádržiach je výhodné, keď sa sily rozkladajú rovnomerne. Guľový alebo guľovitý tvar preto pôsobí prirodzene pri nádržiach, ktoré majú niesť veľké množstvo vody a zároveň odolávať vnútornému tlaku, vetru, teplotným zmenám a vlastnej hmotnosti.

Ďalšou výhodou je pomer objemu a povrchu. Guľa má pri danom objeme veľmi malý povrch v porovnaní s viacerými inými tvarmi. Menej povrchu môže znamenať menej materiálu, menšiu plochu na údržbu a menšie tepelné vplyvy. V praxi však rozhoduje aj cena výroby, spôsob montáže, dostupnosť materiálu, požiadavky projektu a miestne podmienky.

Guľové vodojemy sú zároveň výrazné orientačné body. V rovinatom území ich vidno z veľkej diaľky a často sa stávajú súčasťou obrazu obce alebo mestskej časti. Niektoré z nich už dnes nepôsobia len ako technické stavby, ale aj ako architektonické dominanty, hoci ich pôvodný účel bol čisto praktický.

Čo sa deje vo vodojeme počas dňa?

Počas dňa hladina vody vo vodojeme kolíše. Keď ľudia ráno vstávajú, sprchujú sa, varia, púšťajú práčky alebo odchádzajú do práce, spotreba vody rastie. Vodojem vtedy pomáha pokrývať zvýšený odber. Ak by v systéme nebola akumulácia, čerpadlá by museli byť dimenzované na najvyššie špičky a pracovať oveľa náročnejšie.

V čase nižšej spotreby sa vodojem opäť dopĺňa. To sa často deje v noci alebo v menej vyťažených hodinách. Tento cyklus je pre vodárenskú sieť výhodný, pretože vyrovnáva rozdiely medzi výrobou, čerpaním a spotrebou vody. Zároveň vytvára rezervu pre nečakané situácie, napríklad poruchu potrubia, výpadok čerpadla alebo zvýšenú potrebu vody pri požiari.

Vodojem však nie je len pasívna nádoba. Prevádzkovateľ sleduje jeho stav a podľa potreby reguluje čerpanie. Moderné vodárenské systémy môžu mať diaľkové meranie hladiny, tlakomerov, prietokov a alarmov. Vďaka tomu vie prevádzkovateľ rýchlo zistiť, ak hladina klesá neobvykle rýchlo alebo ak sa v sieti objaví problém.

Môže vodojem guľa zásobovať obec aj pri výpadku elektriny?

Áno, ale len do určitej miery. Veľkou výhodou vyvýšeného vodojemu je, že voda z neho môže tiecť do siete aj pomocou gravitácie. Ak teda vypadne elektrina a čerpadlá prestanú pracovať, vodojem môže ešte určitý čas pomáhať udržať dodávku vody a tlak v potrubí.

Dĺžka tejto rezervy závisí od množstva vody vo vodojeme, veľkosti obce, aktuálnej spotreby a technického riešenia siete. Malý vodojem sa pri veľkom odbere môže vyprázdniť rýchlo, väčší poskytne dlhšiu rezervu. Ak však výpadok trvá dlho a vodojem sa nemá ako dopĺňať, jeho zásoba sa postupne minie.

Práve preto je vodojem dôležitý najmä ako vyrovnávacia a bezpečnostná súčasť systému, nie ako samostatný nekonečný zdroj vody. Voda sa doň musí dostať zo zdroja, úpravne alebo čerpacej stanice. Vodojem pomáha, aby bola dodávka stabilnejšia, ale celý vodárenský systém potrebuje spoluprácu viacerých prvkov.

Ako si predstaviť množstvo vody vo vodojeme?

Čísla v mililitroch znejú pri vodojemoch až absurdne. Bežná fľaša vody má 1,5 litra, teda 1 500 ml. Vodojem s objemom 150 m³ má 150 000 000 ml vody. To zodpovedá približne 100 000 fľašiam s objemom 1,5 litra. Ak by mal vodojem 500 m³, išlo by približne o 333 000 takýchto fliaš.

Ešte lepšie je predstaviť si vodojem cez litre. Objem 150 m³ znamená 150 000 litrov vody. Pri priemernej dennej spotrebe jednej domácnosti by takýto objem dokázal pokryť potreby mnohých domácností aspoň na určitý čas, no presný počet závisí od počtu ľudí, typu bývania, sezóny a miestnych návykov. Vodojem sa v praxi nenavrhuje podľa toho, aby bol stále plný a potom sa naraz vyprázdnil, ale podľa potrieb celej vodovodnej siete.

Vodojem guľa nie je len ozdoba krajiny

Vodojem guľa vyzerá jednoducho, ale jeho význam je veľký. Ukladá vodu, vyrovnáva spotrebu, pomáha udržiavať tlak a vytvára rezervu pre nečakané situácie. Vďaka výške využíva gravitáciu, čo je jeden z najspoľahlivejších princípov vo vodárenskej infraštruktúre. Aj keď moderné systémy využívajú čerpadlá, senzory a automatizáciu, vyvýšený zásobník vody má stále svoje miesto.

Koľko ml vody má v sebe, závisí od jeho objemu. Stačí si zapamätať jednoduchý prepočet: každý 1 m³ predstavuje 1 000 000 ml vody. Vodojem s objemom 150 m³ teda pojme 150 miliónov ml vody, vodojem s objemom 500 m³ pojme 500 miliónov ml vody a guľový vodojem s vnútorným priemerom 7,5 metra by pri ideálnom guľovom tvare mal objem približne 220,9 m³, teda asi 220,9 milióna ml vody.

Video: ako fungujú vodojemy a vodárenské veže

Krátke technické vysvetlenie ukazuje, prečo sú vodárenské veže vysoké, ako pomáhajú s tlakom vody a prečo sú užitočné pri špičkovej spotrebe.
